国产启珑微电子DSP数字信号处理器CLM320VC5402对标德州仪器TMS320VC5402
发布时间: 2025-03-20
浏览次数: 16 次

产品概述


在工业控制、医疗设备以及通讯等关键领域，数字信号处理器（DSP）凭借高性能、低功耗和出色的可编程灵活性，已然成为核心器件。然而，长期以来，DSP市场一直被进口产品牢牢把控，其中德州仪器（TI）的TMS320VC5402芯片更是占据着重要份额。如今，启珑微电子（北京）有限公司重磅推出国产CLM320VC5402芯片，以其与TMS320VC5402不相上下的卓越性能、更具吸引力的性价比以及贴心的本土化服务，为相关行业带来了全新曙光，今天就带大家深入了解这款实力强劲的芯片。

CLM320VC5402：国产化替代的闪耀标杆

CLM320VC5402作为一款16位定点数字信号处理器，精准对标德州仪器TMS320VC5402，各项特性十分亮眼：

- 卓越运算性能：拥有100MHz主频，具备高达100MIPS（百万条指令/秒）的运算能力，能轻松应对各类实时信号处理任务，确保系统高效运行。- 精妙电压设计：采用双电压设计，1.8V的内核电压实现低功耗运行，3.3V的I/O电压则保证了良好的兼容性，完美平衡功耗与适配性。 - 灵活低功耗模式：支持IDLE1/2/3三种休眠模式，可根据实际工作需求动态调整功耗，尤其适用于依靠电池供电的设备，有效延长续航。- 充足片上存储：集成32KB双端口RAM，能实现程序与数据的高速读取与存储，还有8KB ROM，以及1M×16位可扩展程序空间，可预先存储常用算法或启动代码，大大降低对外部存储的依赖 。- 强大扩展能力：支持最大1M×16位的外部程序空间扩展，无论是简单应用还是复杂场景，都能轻松适配。- 先进内核架构：基于改进的16位内核架构，采用1个程序存储器总线与3个数据存储器总线，允许并行访问指令和数据，在单周期内就能完成两次读操作和一次写操作，运算效率大幅提升。- 高效运算单元：配备40位ALU，包含40位桶形移位器和两个独立40位累加器，可实现高精度算术与逻辑运算；17×17位乘法器与40位专用加法器协同工作，单周期内即可完成乘法/累加（MAC）操作，在滤波、FFT等算法应用中表现出色。- 专业功能单元：CSSU单元专门针对维特比算法优化，显著提升通信编解码性能；多通道缓冲串口（McBSP）支持SPI、I²S等多种协议，可直接与音频编解码器或通信模块相连；增强型8位主机接口（HPI8）方便与主控处理器（如MCU）通信，极大简化系统集成过程。- 高效数据传输：6通道DMA控制器负责实现数据的高效传输，有效减轻CPU负担；内置两个16位定时器，具备精准的时序控制能力，快速中断响应机制则进一步提升系统实时性。- 适配多样场景：采用LQFP - 144（20×20mm）封装形式，表面贴装设计适用于高密度PCB布局；工作温度范围为-40°C至100°C，能在工业与汽车电子等严苛环境中稳定运行；并且符合RoHS无铅规范，绿色环保。

为何CLM320VC5402是最佳选择？国产化优势尽显

1. 重塑供应链格局，保障供应安全
以往依赖德州仪器TMS320VC5402PGE100或TMS320VC5402PGER10等进口芯片的传统方案，常常面临供货周期漫长、成本居高不下等难题。CLM320VC5402通过国产化设计，不仅能够稳定供货，还能提供及时的本土技术支持，大幅降低产业链风险。
2. 成本与性能双赢，性价比超高

CLM320VC5402在主频、运算能力等关键参数上与TMS320VC5402高度一致，同时借助国产供应链优势，在成本上实现了显著优化，真正做到性能不打折，价格更亲民。

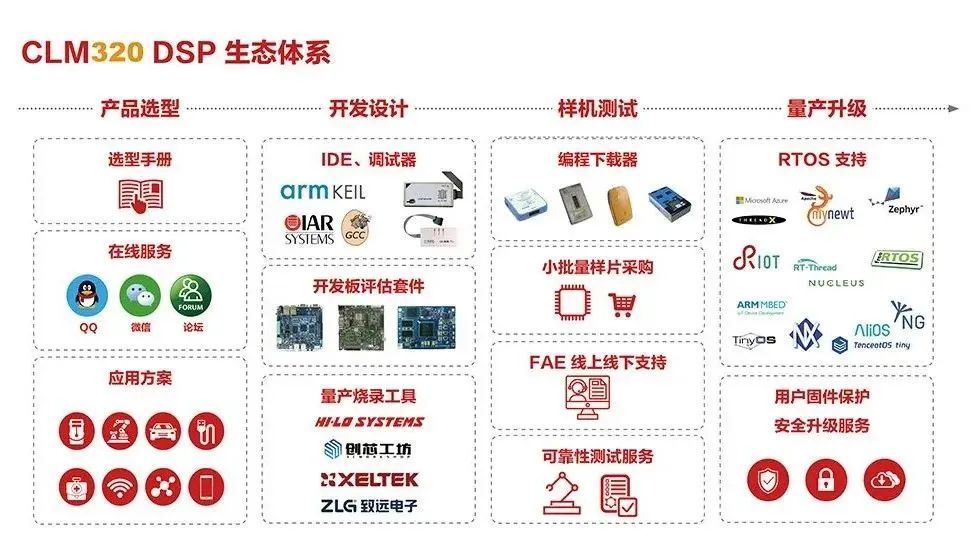

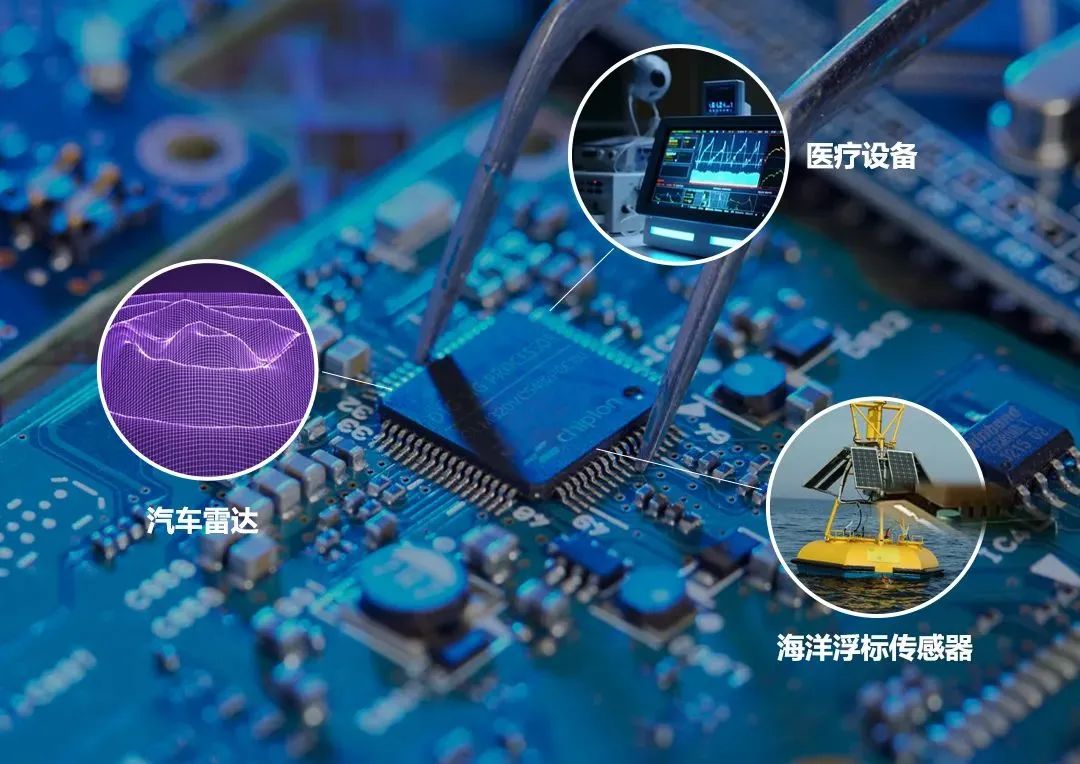

多元应用场景，实力全面绽放

CLM320VC5402支持MATLAB - DSP集成开发环境，能够大幅加速算法的实现与调试进程。其低功耗设计（1.8V内核电压）使其成为便携式设备的理想之选：

- 海洋监测领域：在加速度式波浪传感器中，运用频域积分算法处理加速度信号，取代传统模拟积分电路，显著提升测量精度和系统稳定性，为海洋浮标检测系统提供有力支撑。

- 汽车安全领域：结合CPLD和单片机，完成高速数据处理与逻辑控制，低功耗模式（IDLE1/2/3）能很好地适应车载电池供电环境。在汽车防撞警示雷达中，可处理多普勒雷达信号，实现目标检测、分类、跟踪及实时报警，有效降低交通事故风险。

- 通信与音频处理领域：多通道缓冲串口（McBSP）可无缝连接UART、ADC等外设，极大简化系统设计。100MHz主频和100MIPS运算能力完全满足实时信号处理需求，广泛应用于语音编码、静态图像处理及通信协议执行，在音频编解码、数据压缩等方面发挥重要作用。

- 医疗设备领域：内置32KB RAM和8KB ROM，支持复杂算法在本地运行，减少外部存储依赖；双电压设计（1.8V内核 + 3.3V I/O）有助于延长电池寿命，在便携式医疗仪器，如心电图仪、血糖仪中实现高精度信号采集与处理。

- 智能家居与无人机领域：增强型8位主机接口（HPI8）便于与主控MCU通信，简化系统集成；六通道DMA控制器提升数据传输效率，降低CPU负担，在智能家居设备的电机控制、电源管理，以及无人机飞控系统的实时数据处理中都有着出色表现。

CLM320VC5402以其强大的性能、国产化的优势和广泛的应用前景，正逐步成为工业测量与工业自动化领域升级的关键力量，为各行业发展注入新的活力 。



应用



  • 工业测量与自动化

  • 汽车电子与安全系统

  • 通讯与多媒体处理

  • 医疗设备

  • 消费电子与嵌入式控制

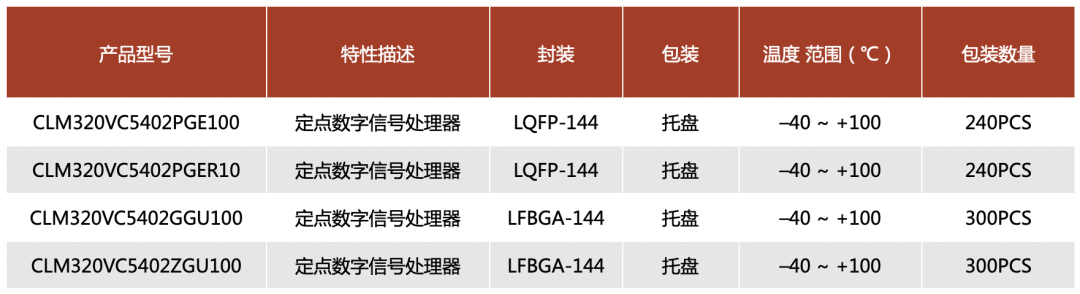

选型表

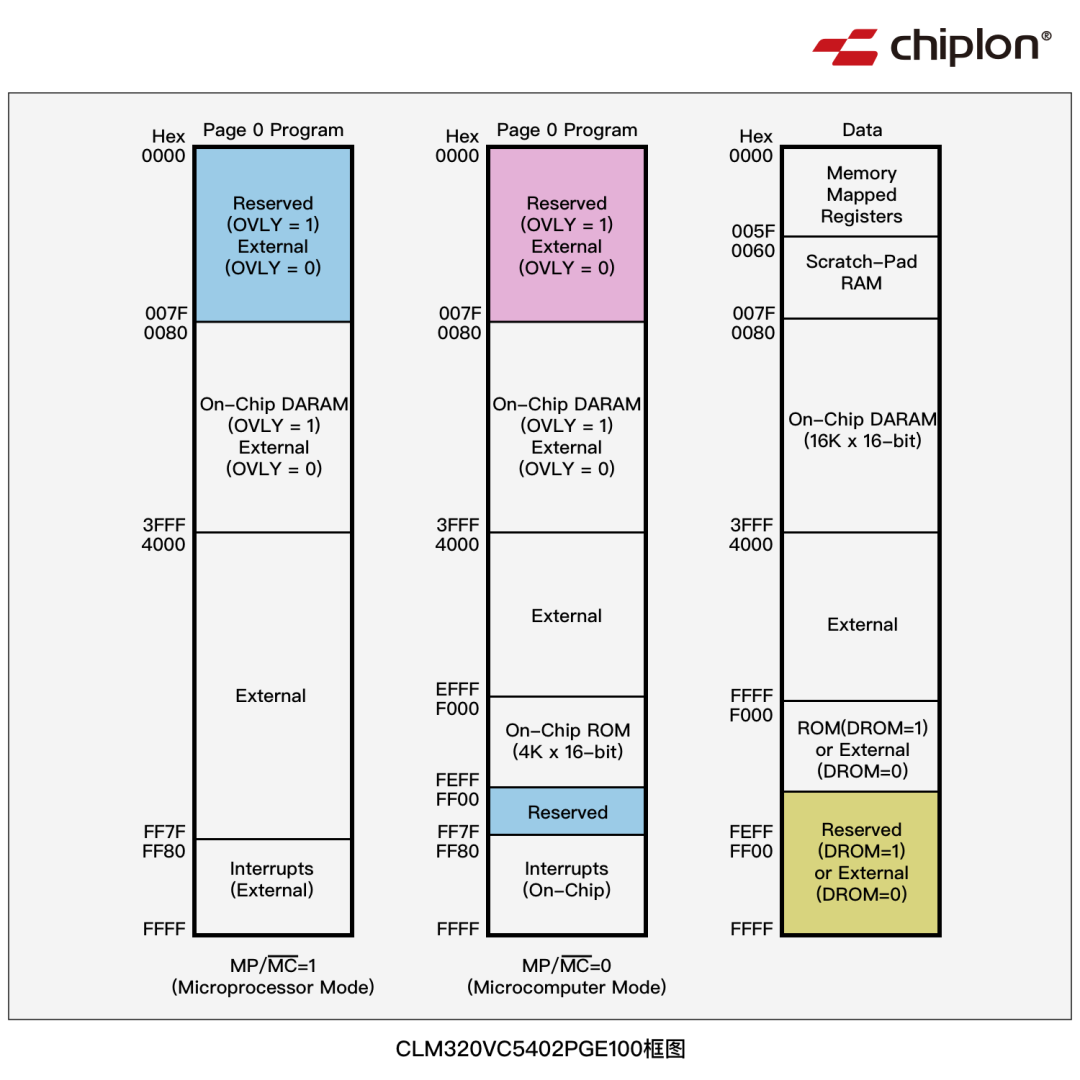

应用框图

关于启珑微电子
       启珑微电子（北京）有限公司成立于2011年11月，是一家专业从事应用于工控领域以太网物理层（PHY）芯片、以太网供电（POE）芯片、数字信号处理器（DSP）集成电路设计和系统解决方案的国家级高新技术企业。
       公司十多年以来，为客户提供基于EtherCAT、Profinet、Profibus、Ethernet/IP、CC Link-I家族和TSN等协议的工业以太网现场总线的标准和定制产品的开发方案，服务于伺服驱动、伺服电机、运动控制、工业自动化、工业机器人、变频器、HMI、数控系统等领域。在中国工业通讯和工业控制客户群中，启珑微电子市场渗透率居于前位。
       公司具有深厚的文化底蕴，由多位有欧美留学、工作经历的归国人员创办，坚实的理论功底和丰富的芯片设计经验奠定了启珑微电子的高起点和高水准，并迅速成长为业内具有自主知识产权的中国IC设计品牌之一。启珑微电子拥有一支超过30人的精英研发团队，其核心设计人员均有15年以上的工控产品的研发经验，设计了多款成熟的工控产品并成功量产。同时我们还拥有由资深跨领域技术专家和教授构成的顾问委员会，通过与著名高校和研发机构合作，构成了分布式的创新网络。通过构建具有前瞻性的产品研发路线和技术支撑平台，我们能为客户持续提供更具创新性的产品和解决方案。另外我们的设计团队掌握各种设计方法，在产品设计方案的线路选择、兼容设计和设计方法等方面具丰富的经验和深刻的理解，可以提供有效且完整的系统解决方案，包括产品市场评估、方案和概念验证、产品设计与开发、套件开发、软件开发等各类设计服务。同时，公司建有专业的测试分析实验室，可以完成产品的失效分析、高低温检测、老化测试、成品测试等工作。
